Análisis de distorsión armónica

El análisis armónico de la distorsión mide cuánto de un voltaje o forma de onda actual no está a la frecuencia fundamental, sino a múltiples de él. Los armónicos provienen de cargas no lineales como unidades, rectificadores y suministros de movimiento conmutado, y causan calentamiento extra, error de medición y molestias cuando son altos.

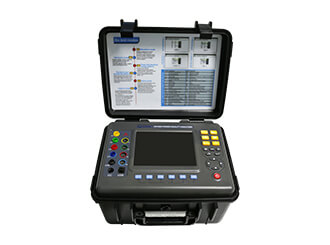

Analizadores de calidad de energía en la gama del fabricante miden armónicos sobre diferentes rangos dependiendo del modelo: la GF4385 lista 2a a 50a armónica, la GF335 lista 2a a 64a, y la GF334 lista 2a a 64a. El rango armónico debe revisarse una medida modelo contra el estándar que debe seguir la medición, ya que simplemente no se ve un armónico por encima del rango medido.

Un registro de análisis armónico debe indicar el punto de medición, las condiciones de carga, la distorsión armónica total, los armónicos individuales más grandes, y el estándar seguido. Una sola instantánea puede malinterpretar: los armónicos cambian con carga, así que registren durante un período representativo y observen lo que la carga estaba haciendo durante la grabación.

Antes de ordenar, confirme el rango armónico necesario, el recuento de canales, el tiempo de grabación y los términos de entrega. Pida que la hoja de datos actual sea confirmada por escrito antes de ordenar.

Encuadre de una investigación de armónicos antes de medir

El trabajo de armónicos comienza con un síntoma y una sospecha, y ambos deben escribirse antes de conectar un analizador. Indique qué se comporta mal, equipos que se sobrecalientan, disparos molestos, lecturas distorsionadas, electrónica averiada, y qué cargas del sistema son fuentes plausibles. Ese encuadre decide dónde medir: en la carga sospechosa, en el punto donde las cargas se combinan y en un punto de referencia al que la distorsión no debería haber llegado. Las mediciones tomadas sin el encuadre producen espectros que nadie puede conectar con la decisión que la investigación debe apoyar.

Planifique los períodos de medición en torno a las cargas, no en torno a la visita. La distorsión sigue el patrón de trabajo de la planta, así que una grabación que pierde el estado de funcionamiento en que aparece el síntoma informará de un sistema sano con gran precisión. Pregunte al emplazamiento cuándo ocurre el síntoma, qué equipos están entonces en marcha, y organice la grabación para incluir ese estado, junto con un estado más tranquilo para comparar. Anote los cambios de carga durante la grabación a medida que ocurren; un espectro vinculado a un estado de carga conocido puede dar lugar a acciones, mientras que uno sin vínculo solo puede admirarse.

Conversión de resultados de armónicos en decisiones

Informe los armónicos como una comparación, no como un montón de órdenes y porcentajes. Muestre cómo difiere la distorsión entre los puntos de medición, cómo cambia con el estado de carga y a qué fuente apunta el patrón, en un lenguaje que la persona que debe financiar o aprobar el remedio pueda seguir. Cuando la evidencia sea incompleta, diga qué medición adicional la completaría. Un hueco honesto en el informe es una instrucción para la visita siguiente; una suposición segura vestida de hallazgo envía el dinero en la dirección equivocada.

Para una consulta sobre equipos de análisis para este trabajo, describa los sistemas investigados, los puntos de medición utilizados y el informe que los resultados deben alimentar. Pida que el analizador y las sondas ofrecidos se confirmen frente a esa descripción, y que la ruta desde la grabación hasta el informe se explique antes del pago. Cuando lleguen equipos nuevos, repita una medición que su equipo ya haya hecho con el método anterior y compare las dos imágenes, para que los resultados del instrumento nuevo se unan al registro existente como una continuación y no como una historia nueva e incompatible.

Hallazgos de armónicos que se interpretan mal con frecuencia

Tres interpretaciones erróneas se repiten en el trabajo de armónicos. La primera trata una lectura alta en un momento como el carácter del sistema, cuando el estado de carga que la produjo puede ser raro. La segunda culpa a la carga más grande a la vista, cuando el patrón de mediciones apunta a una carga menor que conmuta en el momento equivocado. La tercera informa del suministro como el problema sin una medición de referencia que separe lo que llegó de lo que el propio emplazamiento generó. Evite las tres vinculando cada espectro a su estado de carga, midiendo en más de un punto y escribiendo el informe de modo que cada conclusión nombre las mediciones en las que se apoya.

Mantenga un diario corto de remedios y sus efectos medidos junto a los informes de investigación. Cuando se monte un filtro, se mueva una carga o se sustituya un variador, repita la medición definitoria y archive juntas las imágenes de antes y después. Con el tiempo ese diario se convierte en el verdadero conocimiento de armónicos del emplazamiento, que vale más que cualquier investigación individual, porque muestra qué remedios funcionaron aquí, con estas cargas, y cuáles solo cambiaron el espectro. Sin él, cada investigación nueva parte de la teoría; con él, cada una parte de la propia evidencia del emplazamiento.

Qué confirmar antes de ordenar

Antes del pago, confirme el modelo, la especificación de la hoja de datos actual, la cantidad, el precio, el plazo de entrega y los términos de entrega, por escrito. Pida en su consulta que confirme los términos de pago, los términos de comercio y el tiempo de respuesta que debe esperar, en lugar de asumir cualquiera de ellos. Confirme el precio, el pedido mínimo y el plazo de entrega de su pedido con el proveedor por escrito antes del pago.
